Шаровые универсальные краны ALSO - фланцевые

Шаровые краны фланцевые ALSO относятся к запорной трубопроводной арматуре промышленного назначения. Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

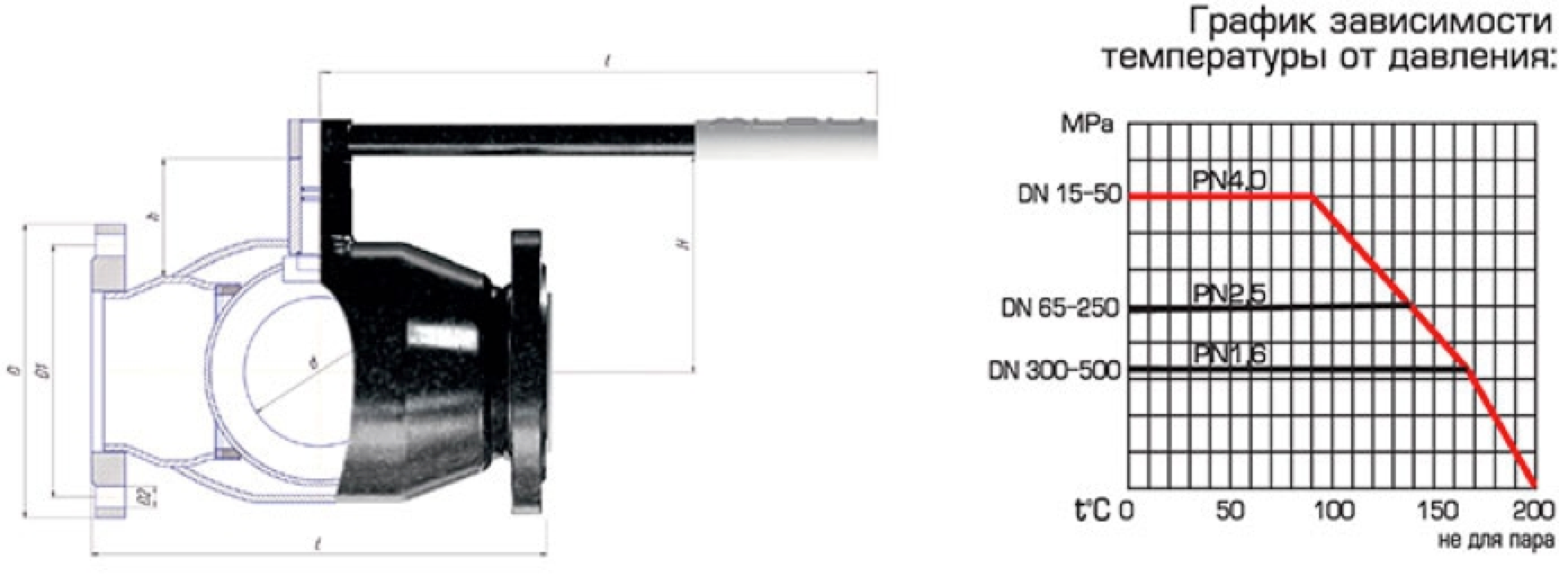

Технические характеристики кранов Алсо для жидкости

DN	PN	Артикул	d	D	D1	D2	n отв	h	H	I	L	Вес, кг
15	40	КШ.Ф. 015.40 01	10	95	65	14	4	23	60	170	120	1,8
20	40	КШ.Ф. 020.40-01	15	105	75	14	4	23	60	170	120	2,3
25	40	КШ.Ф. 025.40-01	20	115	85	14	4	27	65	170	140	2,8
32	40	КШ.Ф. 032.40-01	25	135	100	18	4	32	75	170	140	3,5
40	40	КШ.Ф. 040.40-01	30	145	110	18	4	44	95	230	165	4,7
50	40	КШ.Ф. 050.40-01	40	160	125	18	4	43	100	230	180	6,2
65	16	КШ.Ф. 065.16-01	50	180	145	18	4	44	110	230	200	8,8
65	25	КШ.Ф. 065.25-01	50	180	145	18	8	44	110	230	200	9,65
80	16	КШ.Ф. 080.16-01	65	195	160	18	4	67	135	330	210	11,5
80	25	КШ.Ф. 080.25-01	65	195	160	18	8	67	135	330	210	13,24
100	16	КШ.Ф. 100.16-01	76	215	180	18	8	67	145	330	230	15
100	25	КШ.Ф. 100.25-01	76	230	190	22	8	67	145	330	230	17
125	16	КШ.Ф. 125.16-01	100	243	210	18	8	94	190	525	350	25
125	25	КШ.Ф. 125.25-01	100	270	220	26	8	94	190	525	350	30
150	16	КШ.Ф. 150.16-01	125	280	240	22	8	98	210	525	380	33,5
150	25	КШ.Ф. 150.25-01	125	300	250	26	8	98	210	525	380	38,2
200	16	КШ.Ф. 200.16-01	150	335	295	22	12	84	225	650	450	54,7
200	25	КШ.Ф. 200.25-01	150	360	310	26	12	84	225	650	450	61,2
200	16	КШ.Ф.П. 200.16-01	180	360	310	26	12	84	225	650	530	66,7
200	25	КШ.Ф.П. 200.25-01	180	360	310	26	12	84	225	650	530	73,2
250	16	КШ.Ф. 250.16-01	180	405	335	26	12	82	250	650	530	83
250	25	КШ.Ф. 250.25-01	180	425	370	26	12	82	250	650	530	90,5
300*	16	КШ.Ф. 300.16-01	250	460	410	26	12	106	740	-	750	175,5
Редуцированные (стандартнопроходные)

* В комплекте с механическим редуктором PRO GEAR/ROTORK

DN	PN	Артикул	d	D	D1	D2	n отв	h	Н	I	L	Вес, кг
15	40	КШ.Ф.П. 015.40-01	15	95	65	14	4	23	60	170	120	2,3
20	40	КШ.Ф.П. 020.40-01	20	105	75	14	4	23	60	170	140	2,8
25	40	КШ.Ф.П. 025.40-01	25	115	85	14	4	27	65	170	140	3,5
32	40	КШ.Ф.П. 032.40-01	32	135	100	18	4	32	75	170	165	4,7
40	40	КШ.Ф.П. 040.40-01	40	145	110	18	4	44	100	230	200	6,2
50	40	КШ.Ф.П. 050.40-01	50	160	125	18	4	44	110	230	230	8,8
65	16	КШ.Ф.П. 065.16-01	65	180	145	18	4	44	135	230	270	11,5
65	25	КШ.Ф.П. 065.25-01	65	180	145	18	8	44	135	230	270	13,24
80	16	КШ.Ф.П. 080.16-01	80	195	160	18	8	67	145	330	280	15
80	25	КШ.Ф.П. 080.25-01	80	195	160	18	8	67	145	330	280	17
100	16	КШ.Ф.П. 100.16-01	100	215	180	18	8	94	190	525	350	25
100	25	КШ.Ф.П. 100.25-01	100	230	190	22	8	94	190	525	350	30
125	16	КШ.Ф.П. 125.16-01	125	245	210	18	8	98	210	525	380	33,5
125	25	КШ.Ф.П. 125.25-01	125	270	220	26	8	98	210	525	380	38,2
150	16	КШ.Ф.П. 150.16-01	150	280	240	22	8	84	225	650	410	54,7
150	25	КШ.Ф.П. 150.25-01	150	300	250	26	8	84	225	650	410	61,2
250*	16	КШ.Ф.П. 250.16-01	250	460	335	26	12	106	-	-	750	175,5
Полнопроходные

* В комплекте с механическим редуктором PRO GEAR/ROTORK

DN	PN	Артикул	d	D	D1	D2	n отв	h	Н	I	L	Вес, кг
50	40	КШ.Ф.З. 050.40-01	50	160	125	18	4	44	120	220	180	7
80	16	КШ.Ф.З. 080.40-01	80	195	160	18	4	72	165	295	210	12
80	25	КШ.Ф.З. 080.40-01	80	195	160	14	8	72	165	295	210	12,5
100	16	КШ.Ф.З. 100.40-01	100	215	180	18	8	160	200	514	230	19
100	25	КШ.Ф.З. 100.40-01	100	230	190	22	8	160	200	514	230	21
В строительную длину (L) задвижки

Спецификация материалов:

Наименование детали	Спецификация материала
Dn	15-300
Pn	25-40
Корпус	Ст.20
Шар	Dn15-32: 20Х13 (AISI 420)
	Dn40-65: 08Х18Н10Т (AISI 304)
	Dn80-300: 08Х13 (AISI 409)
Шток	20Х13 (AISI 420)
Уплотнение	фторсилоксан
Ручка	Ст.20
