Затворы фланцевые Ebro

ПОВОРОТНЫЕ ЗАТВОРЫ EBRO-ARMATUREN.

Продукция сертифицирована, имеет разрешение на применение ГОСГОРТЕХНАДЗОРА и герметичность по классу А ГОСТ 9544-93.

Поворотный затвор с двойным фланцем

Номинальный диаметр: DN 500-1200 мм
(больше DN 1200мм под запрос)
Рабочее давление: макс. 16 бар
Температурный диапазон: от -20°С до +160°С
Фланцы: по ГОСТ 12820-80 или ГОСТ 12821-80

Технические особенности:

- имеет уменьшенную строительную длину;
- не требует обслуживания;
- может устанавливаться в любом положении;
- не требует при установке дополнительных прокладок;
- может использоваться как конечный (тупиковый);
- также устанавливается без колодца.

Область применения:

- холодная и горячая вода, сточные воды, канализация;
- слабые растворы кислот, щелочей и солей;
- масла и нефтепродукты
- пневматика, природный газ, воздух.
- другие области применения

По заявке затворы EBRO могут поставляться с:

голым валом
редуктором EBRO
электроприводом AUMA
пневмоприводом EBRO

Все типы этих приводов и верхняя часть затвора унифицированы.

При смене типа привода доработка не требуется.

Фланцевый поворотный затвор серии F012-K1

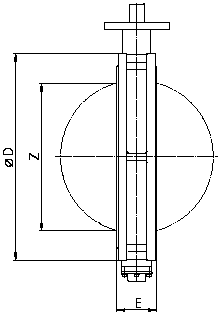

Основные размеры, мм										Вес, кг
Основные размеры, мм										раздельный вал	TS вал
Ду	A	B	C	D	Di	E	F	Flange	Z	раздельный вал	TS вал
500	437	405	842	710	494,5	127	210	F14/F16	474	163	170
600	498	469	967	830	590	154	300	F16/F25	563	233	260
700	581	507	1088	905	680	165	300	F16/F25	660	292	345
800	630	556	1186	1020	780	190	300	F25	757	446	466
900	696	617	1313	1120	880	203	300	F25	860	568	610
1000	771	675	1446	1250	980	216	350	F30	956	624	722
1200	905	810	1715	1480	1170	254	350	F30	1154	—	980

Большие диаметры под запрос.

Червячный редуктор

Ду, мм		H, мм	J мм	K мм	L, мм	Вес, кг
500	Размер VII	278	123	457	406	30,5
600	Размер VIII	355	154	610	466	45,0
700-800	Размер XIV	295	54	457	466	65,0
900	Размер XV	294	97	457	498	104,0
1000	Размер XVI	253	237	356	558	186,0
1200	Размер XVII	323	292	457	647	262,0
